Измерительный преобразователь положения потенциометра MCR, для формирования из сигнала положения потенциометра нормированного аналогового сигнала, диапазон входных сигналов от 0..100 Ом до 0..100 кОм

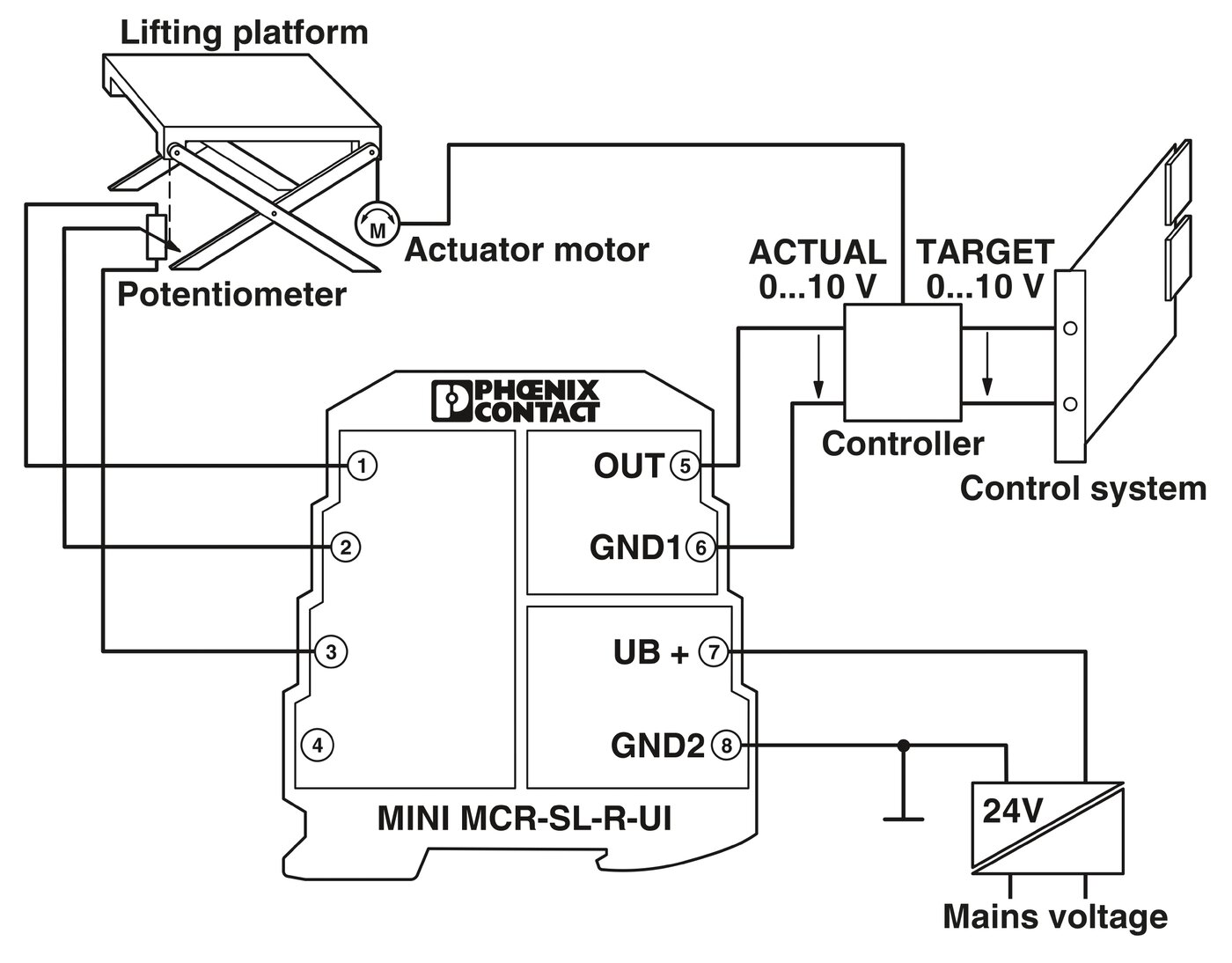

Тонкие (толщиной всего 6,2 мм) измерительные преобразователи положения потенциометра MINI MCR-SL-R-UI... преобразуют положение потенциометра, выраженное в процентах, в нормированный аналоговый сигнал. Если использование всего диапазона потенциометра не требуется, то его можно ограничить верхним или нижним предельным значением с помощью расположенного снаружи ползункового переключателя. До этого предельного значения выходной сигнал регулируется в пределах от 0 до 100 %.
С помощью установленного на корпусе DIP-переключателя производится настройка следующих параметров:
- выходной сигнал,
- автоматическое распознавание потенциометра,
- распознавание обрыва провода шлейфа и
- способ анализа ошибок.
Подача питания (от 19,2 до 30 В DC) может осуществляться либо от клемм модуля, либо через соединители для DIN-реек.
